产品介绍

HCE2682M是一款集成隔离电源的隔离式RS-485/RS-422收发器，具有高电磁抗扰度和低辐射特性。

HCE2682M 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而避免干扰或损坏敏感电路。高CMTI能力可以保证数字信号的正确传输。

HCE2682M采用16引脚宽体SOIC封装；支持绝缘耐压高达5kV_RMS。

产品特性

◆ 符合TIA/EIA-485-A标准

◆ 片内集成隔离式DC-DC转换器(含变压器)

◆ 输出电压小于等于输入电压

◆ 软起动功能限制电压、电流过冲

◆ 集成过载和短路保护、成过热保护

◆ 强大的电磁兼容性(EMC)

◆ 信号传输速率高达10Mbps

◆ 失效防护接收器(总线开路、短路和空闲)

◆ 支持多达256个总线节点

◆ 3V至5.5V供电电源(VCC)

◆ 高共模瞬态抗扰度：150 kV/μs(典型值)

◆ 高达5000V_RMS隔离耐压

◆ 在接收状态时，总线输入端开路或短路接收器输出高电平

◆ ESD能力

  总线引脚对 GNDB±8kV HBM

  总线侧其他引脚对 GNDB±6kV HBM

  信号侧引脚对 GNDA±6kV HBM

  ±12kV IEC 61000-4-2 Contact Discharge

◆ 隔离栅寿命：>40年

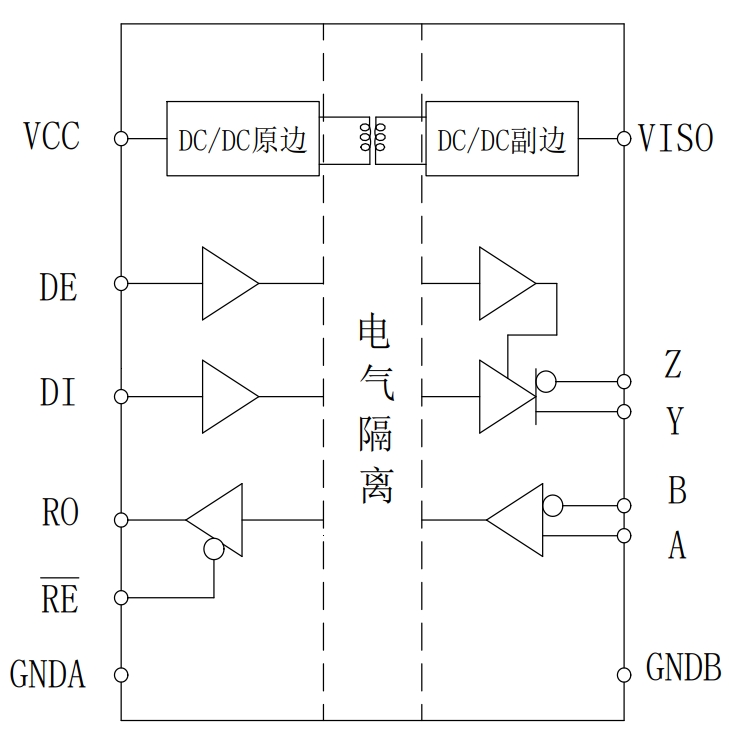

功能框图
